发明专利《一种高压差含固调节阀及其阀内多级套简结构设计方法》成功获批授权

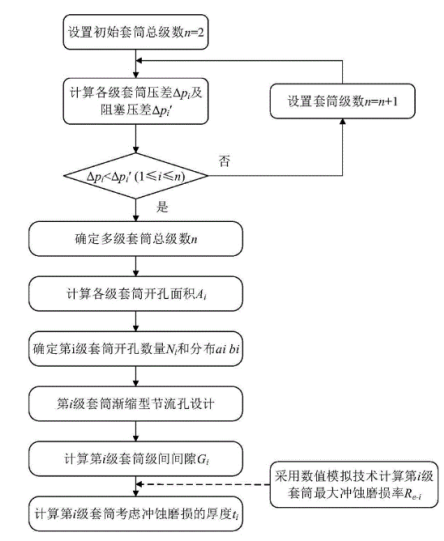

2024年7月，团队申请的发明专利《一种高压差含固调节阀及其阀内多级套简结构设计方法》成功获批授权。本发明公开了一种高压差含固调节阀及其阀内多级套筒结构设计方法，属于阀门领域。设计方法的步骤包括：根据调节阀的进出口压力及流体工作温度，计算确定不发生阻塞流的多级套筒总级数；根据调节阀流量和入口处截面积，计算各级套筒开孔面积；通过设定节流孔直径，确定节流孔数量和分布，为降低节流孔内流体冲击速度，采用渐缩型节流孔设计；根据阀芯行程和各级套筒总开孔面积，计算各级套筒的级间间隙；根据套筒材料的许用应力结合数值模拟技术获得的最大冲蚀磨损率，计算各级套筒的厚度。本发明提供了适用于高压差含固调节阀的多级套筒结构设计方法，基于该方法设计的多级套筒具有抗空化效果好和耐冲蚀磨损的优点。
